Tipologie dei solai in acciaio

I connettori Tecnaria si possono utilizzare si per la realizzazione di nuovi solai che per il consolidamento solai acciaio esistenti.

CONSOLIDAMENTO SOLAI IN ACCIAO NUOVI

La realizzazione di nuovi solai con la tecnica della struttura mista acciaio-calcestruzzo risulta vantaggiosa in molte situazioni sia per la pratica modularità nel montaggio che per le alte prestazioni che si raggiungono con spessori ridotti.

Solaio in acciaio

LE COMPONENTI PER IL CONSOLIDAMENTO SOLAI ACCIAIO




solaio_misto_acciaio_calcestruzzo_tecnariaCALCESTRUZZO
Si utilizzano normalmente calcestruzzi strutturali di classe minima C25/30, con spessore sopra lamiera non inferiore a 5 cm. Gli impianti tecnici non devono attraversare la soletta. Si possono usare anche calcestruzzi alleggeriti (ad es. Leca CLS 1800). Si inserisce anche rete elettro saldata o armatura equivalente. La tecnica proposta pertanto risulta ottimale per i solai a travetti prefabbricati (tipo Bausta), mentre risulta difficilmente applicabile per solai del tipo Sap o Varese che hanno travetti in calcestruzzo di dimensioni esigue.

solaio_chiodatrice_spit_P560_tecnariaCHIODATRICE SPARO P560
I chiodi si fissano con una chiodatrice a sparo SPIT P560 che Tecnaria offre anche a noleggio. Una volta posizionata l’eventuale lamiera grecata sopra la trave in acciaio è sufficiente sparare i chiodi ad elevata resistenza dati a corredo del connettore. La chiodatrice è uno strumento molto pratico in cantiere. Altre chiodatrici non possono essere utilizzate.


solaio_rete_lamiera_grecata_tecnariaRETE ELETTROSALDATA
Nella soletta va sempre posta una rete elettrosaldata adeguatamente dimensionata. N­–ormalmente Ø 8 mm, maglia 20×20 cm a metà soletta. Non è necessario legare la rete ai connettori.

solaio_lamiera_grecata_pioli_tecnariaLAMIERA GRECATA
Sopra le travi si posa di regola una lamiera grecata. Per eseguire il fissaggio la lamiera deve essere ben aderente alla trave. Si possono sovrapporre al massimo due lamiere per uno spessore complessivo di 2 mm. Si utilizzano normalmente lamiere tipo Hi-Bond 55 (o EGB210) con altezza della greca 55/60 mm. Si possono interporre anche tavelloni o assito in legno.


posa_lamiera_grecata_tecnariaPOSA LAMIERA GRECATA
NON si possono fissare i connettori con sovrapposizioni irregolari di più fogli di lamiera, sopra lamiere che non siano bene aderenti alla trave o sopra travi imbullonate.

connettori_tipo_nelson_posizionamentoPOSIZIONAMENTO CONNETTORI
Il numero di connettori da posizionare è determinato da un calcolo (in media risultano necessari circa 3/5 elementi al m²). Andranno fissati a spaziatura ravvicinata verso i muri e più distanziati al centro della trave.


connettori_ctf_acciaio_tecnariaCONNETTORE CTF
Il connettore è costituito da un piolo con testa, inserito in una piastra di base sulla quale si fissano due chiodi. Date le sue dimensioni l’impiego prevalente è per solai non sollecitati in maniera rilevante, per restauri e in generale ove è richiesta grande flessibilità di utilizzo.

connettori_diapason_acciaio_tecnariaCONNETTORI DIAPASON
Il connettore DIAPASON è realizzato in lamiera zincata di spessore 3 mm, sagomata in modo da ottenere una base fissata con quattro chiodi alla trave in acciaio e due ali superiori per un più efficace collegamento con il calcestruzzo. Questo connettore è caratterizzato da elevate prestazioni meccaniche.


profili_in_acciaioPROFILI IN ACCIAIO
Si possono utilizzare travi in acciaio S235, S275 ed S355, anche verniciate o zincate a caldo. I connettori si possono fissare su profili che hanno uno spessore dell’ala minimo di 6 mm. I chiodi si possono fissare anche su acciaio pieno.

puntellazione_solaioPUNTELLAZIONE SOLAIO
Puntellare i solai prima del nuovo getto rende l’intervento efficace al massimo. E’ possibile comunque prevedere in fase di calcolo il solaio non puntellato.


collegamento_solaio_muraturaCOLLEGAMENTO ANTISISMICO AI MURI
Se il solaio privo di cordolo è opportuno unire la soletta alle murature portanti perimetrali del solaio. Questo accorgimento apporta benefici in termini di rigidezza e resistenza sismica del solaio.

Calcestruzzo-FibrorinforzatoCLS FIBRORINFORZATI
Si utilizzano nei casi in cui sia necessario contenere lo spessore dell’intervento a 20 o 30 mm e ridurre i carichi. Solo conconnettore MINI CEM.





CONSOLIDAMENTO SOLAI IN ACCIAIO ESISTENTI

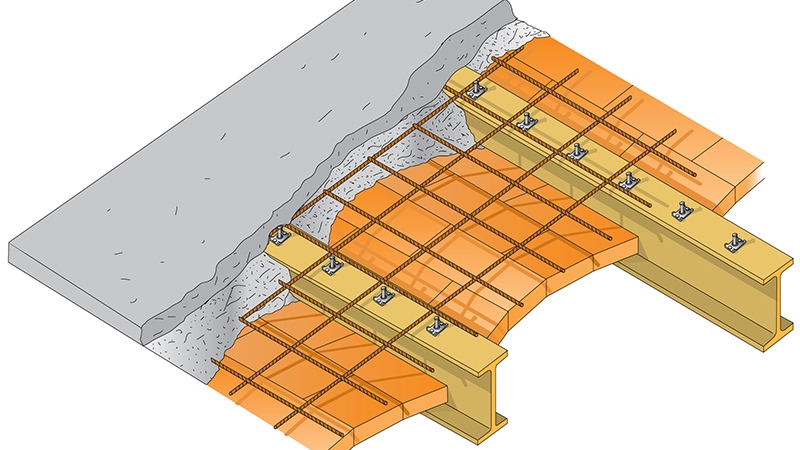

A partire dalla seconda metà dell’Ottocento, si sono realizzati solai con travi in ferro a doppio “T” con interposti elementi in laterizio. Le putrelle poggiavano sui muri maestri ad interassi normalmente variabili dai 60 ai 110 cm ed erano intervallate con elementi in laterizio pieno o forato. Sopra la struttura, così realizzata, si stendeva uno strato di riempimento atto a livellare la superficie del solaio ed a costituire il letto di posa per la pavimentazione, utilizzando spesso materiali di scarto del cantiere. Il consolidamento solai acciaio si rende spesso necessario anche per esigenze sismiche.

LE COMPONENTI




puntelle_acciaio_rinforzoTRAVI IN ACCIAIO
Nel passato non si usavano profili a geometria uniformata. E’ quindi necessario rilevare la sezione del profilo ed individuare le caratteristiche dell’acciaio. Normalmente si utilizzavano profili tipo IPN o NP. A causa della loro composizione chimica le travi esistenti spesso non sono saldabili. Secondo i manuali tecnici dell’epoca le sollecitazioni delle travi dovevano variare da un minimo di 900 Kg/cmq ad un massimo di 1200 Kg/cmq.

rinforzo_soletta_vecchie_traviCALCESTRUZZO
Per realizzare la soletta collaborante si utilizzano normalmente calcestruzzi strutturali di classe minima C25/30 con spessore non inferiore a 5 cm. Gli impianti termici non possono attraversare la soletta.


rinforzo_soletta_putrelle_centro_storicoCALCESTRUZZI LEGGERI STRUTTURALI
E’ consigliato il loro utilizzo per ridurre il peso proprio del solaio rinforzato mantenendo elevate le resistenze meccaniche. Contemplato nelle NTC permette elevati vantaggi in zone sismiche. Consigliato il Leca CLS 1400-1600-1800 e Calcestruzzo CentroStorico di Laterlite.

 laterizio_travi_ferro_esistentiINTERPOSTO
E’ costituito normalmente da volte o tavelloni in laterizio. Il livellamento era realizzato con materiale di riempimento sciolto; è preferibile sostituire questi strati pesanti con argilla o polistirolo. Se in buone condizioni il laterizio interposto può essere utilizzato come cassero per il successivo getto. In alternativa si possono usare lamiere grecate, collaboranti o non.


rinforzo_calcestruzzo_rete_solaio_longherineRETE ELETTROSALDATA
Nella soletta va sempre posizionata una rete elettrosaldata adeguatamente dimensionata. Normalmente Ø 8 mm maglia 20 x 20 cm, posizionata a metà soletta. Non è necessario legare la rete ai connettori.

connettori_solai_ferroCONNETTORI CTF
Il connettore è costituito da un piolo con testa, inserito in una piastra di base sulla quale si fissano due chiodi.
La composizione chimica delle putrelle in ferro esistenti rende difficoltosa, se non impossibile, la saldatura di elementi metallici, ostacolata anche dalla presenza di polvere, ossidazioni o malta: il fissaggio a freddo con connettori TECNARIA risolve efficacemente il problema poiché i chiodi penetrano direttamente nell’acciaio. La semplicità nella posa in opera rende il sistema ideale per questo impiego!


sparachiodi_connettore_traviPOSA IN OPERA
Uno dei pregi principali del sistema è il fissaggio rapido e sicuro eseguito con una chiodatrice a sparo fornita anche a noleggio. L’infissione del chiodo nella trave può generare delle vibrazioni dato di cui occorre tenere conto se vi sono elementi danneggiabili (ad es. soffitti in gesso). In casi rari si ricorre alla saldatura dei connettori.

calcolo_connettori_solaio_esistentePOSIZIONAMENTO CONNETTORI
Il numero di connettori da posizionare è determinato da un calcolo (in media risultano necessari circa 5/6 elementi al m²). Andranno fissati a spaziatura ravvicinata verso i muri e più distanziati al centro della trave.


PUNTELpuntellazione_solaioLAZIONE SOLAIO
Puntellare i solai prima del nuovo getto rende l’intervento efficace al massimo. E’ possibile comunque prevedere in fase di calcolo il solaio non puntellato.

collegamento_solaio_muraturaCOLLEGAMENTO ANTISISMICO AI MURI
Se il solaio privo di cordolo è opportuno unire la soletta alle murature portanti perimetrali del solaio. Questo accorgimento apporta benefici in termini di rigidezza e resistenza sismica del solaio.


solaio_voltine_isolanteISOLANTE COME ELEMENTO STRUTTURALE
L’interposizione di un pannello di materiale isolante rigido permette di aumentare la sezione della trave mista acciaio-calcestruzzo senza incrementare il peso proprio del solaio. Si ottengono vantaggi in termini di resistenza, rigidezza ed in parte di isolamento termo-acustico.

E’ stato studiato il comportamento strutturale del connettore a piolo CTF  e del connettore DIAPASON per travi di solaio composte di acciaio e calcestruzzo collegato alla struttura metallica mediante chiodi applicati a freddo. L’indagine si è basata su prove sperimentali eseguite su numerosi campioni del tipo push-out, comprendenti i casi sia di soletta piena che di […]

Rinforzo solai in acciaio a L’Aqulia. L’utilizzo di particolari calcestruzzi fibrorinforzati e connettori di altezza ridotta hanno permesso di contenere in 3 cm lo spessore di intervento di rinforzo di un solaio in acciaio, nel centro storico di L’Aquila. I solai oggetto di intervento sono stati realizzati in passato con una tecnica costruttiva molto diffusa: – […]

Connettori e fissaggio lamiera grecata - Tecnaria

Piolo connettore CTF Tecnaria fissato attraverso lamiera continua: esempio applicativo Possibilità di sparare attraverso 1 foglio di lamiera (1 x 15/10) o 2 fogli di lamiera (2 x 10/10). Adeguato a tutti i tipi di acciaio e a tutti gli spessori di profilo superiori a 6 mm. Profilo minimo IPE 120 o HEA 100. I […]
